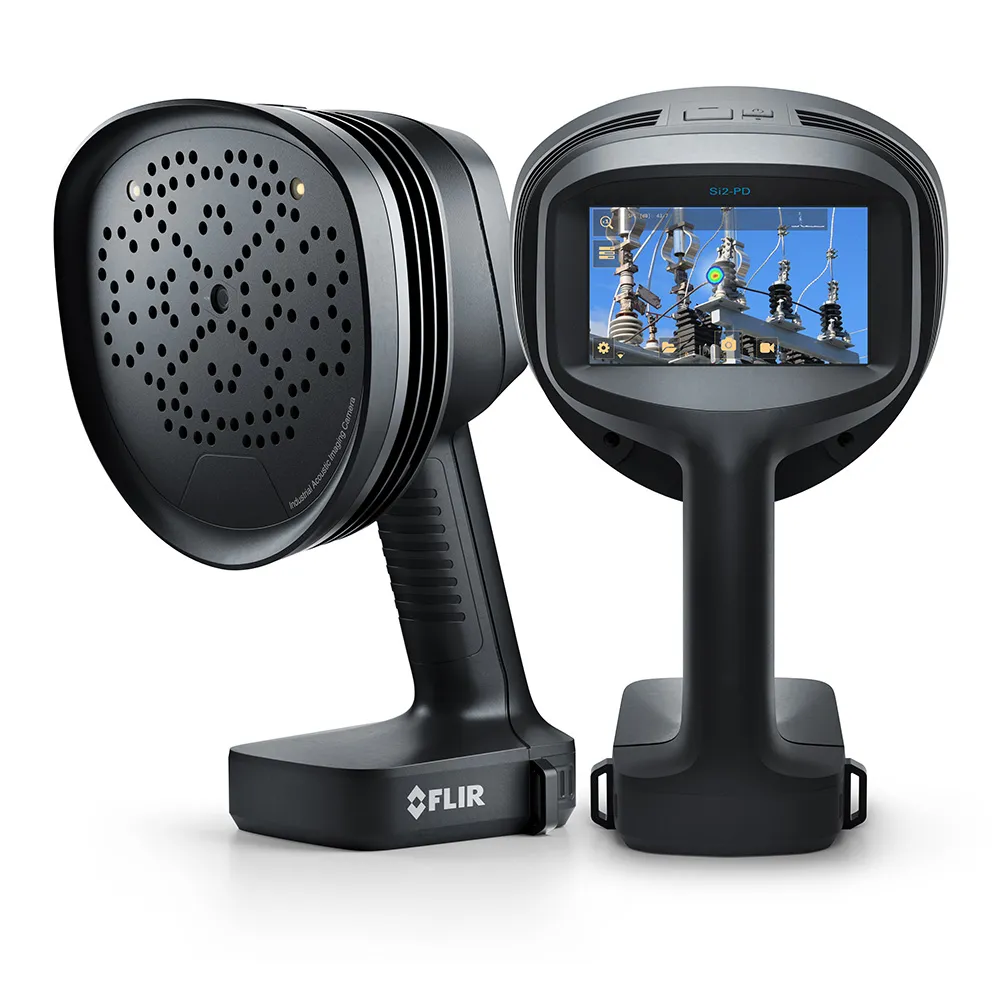

FLIR Si2-PD

Flokkur:

Lýsing

FLIR Si2-PD hljóðmyndavélin hjálpar þér að draga úr viðhaldskostnaði rafbúnaðar með því að bjóða upp á skilvirka lausn fyrir greiningu og svörun hlutafhleðslu (PD). Þessi myndavél skynjar, staðsetur, flokkar og metur PD bilanir í allt að 200 m fjarlægð (656 fet) og greinir PD vandamál 30 sinnum minni en áður var hægt. Það býður upp á alvarleikamat á myndavél og hugbúnaði, sem gefur þér ákvörðunarstuðning sem þarf fyrir nákvæmar viðhaldsákvarðanir.

Háþróuð uppgötvun á hlutrafhleðslu (Partial Discharge) PD.

Greinir PD vandamál í allt að 200 m (656 feta) fjarlægð og 30 sinnum minni en þau sem fyrri kynslóðir greindu, það er ómissandi til að tryggja skilvirkni og öryggi í rekstri.

Alhliða greiningartól

Ítarlegt greiningartæki, þar á meðal flokkun í tækinu á tegund losunar, alvarleika og ráðlagðar aðgerðir – hjálpa til við skjóta ákvarðanatöku og viðeigandi viðbragðsáætlun.

Specifications

Acoustic Measurement

124 low-noise MEMS microphones, real-time sound visualization

Severity Assessment

Automatic AI-based severity assessment including recommended actions onboard camera

Distance

From 0.3 m (1.0 ft) up to 200 m (656 ft)

Wireless Data Transfer

Wi-Fi 2.4 GHz and 5 GHz IEEE 802.11.b/g/n/ac wireless LAN

Imaging & Optical

Camera software update

Automatic Over The Air (OTA) wireless update or via USB connection

Field of view (FOV)

75° diagonal

Video Frame Rate

Camera: 60 fps / Acoustic image: 30 fps / Screen: 70 fps

Video Image Resolution

1280 × 720

Zoom

8x Digital zoom

Measurement & Analysis

Acoustic Measurement

124 low-noise MEMS microphones, real-time sound visualization

Bandwidth

2 kHz to 130 kHz

Detection Threshold

20 kHz: -7 dB SPL
35 kHz: 4 dB SPL
50 kHz: 10 dB SPL
80 kHz: 36 dB SPL
100 kHz: 51 dB SPL

Distance

From 0.3 m (1.0 ft) up to 200 m (656 ft)

Severity Assessment

Automatic AI-based severity assessment including recommended actions onboard camera

User Interface

Display

Size: 5 in. 1280 × 720
Resistive touch screen, TFT LCD, MIPI DSI

Power

Battery

Li-Ion rechargeable battery pack (RRC 2054):14.4 V DC, 3.45 Ah, 49.68 Wh
Max output: 16.8 V DC, 5 A

Battery Charger

Input: 19-26 V DC, 2.8 A
Max output: 17.4 V DC, 4.8 A

Battery weight

~ 0.25 kg

Nominal Input Voltage

Nominal input voltage: 12 V DC
Max input: 17 V DC , 3.3 A (limited)

Environmental & Certifications

Operating And Storage Humidity

0-90% recommended

Operating Temperature Range

–10°C to 50°C (14°F to 122°F)

Protection Class

IP54

Storage Temperature Range

–20°C to 70°C ( –4°F to 158°F)

Warranty

http://www.flir.com/warranty/

General

Battery Size

85 mm × 77 mm (RRC2504)

Worklights

2 modes: On/Off
